隨著全球能源的日益緊張,太陽能光伏照明發展迅速。在太陽能照明系統的發展中,人們不斷分析照明系統常用的控制模式,設計各種實用可行的工作模式。同時,光源技術不斷升級,電池充電模式不斷研究探索,有效利用率越來越高。太陽能照明系統的發展和協調中,太陽能照明系統不斷發展和完善。
太陽能燈的原理及組成。
太陽能燈具系統為直流獨立光伏系統。太陽能電池組件通過控制器將太陽能轉化為電能,并將電能轉化為化學能儲存在電池中。用電時,電池將化學能轉化為電能,用于直流負載,或通過逆變器逆變?yōu)榻涣麟姽┙涣髫?fù)載。只有當電池中的電能長時間無光耗盡時,該裝置才會停止工作。

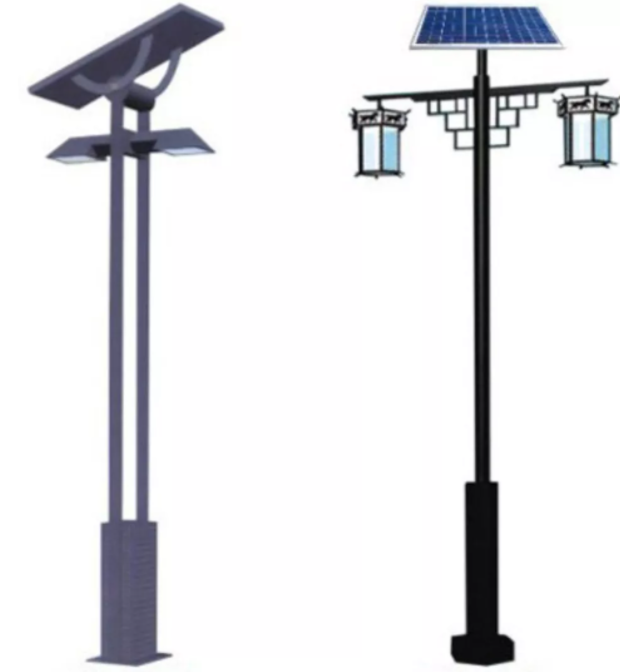

太陽能路燈由太陽能電池板、太陽能控制器、電池組、光源、燈桿和燈殼組成,有些還配備逆變器。
1)太陽能電池板。
太陽能電池板是太陽能路燈的核心部分,也是太陽能路燈中價值最高的部分。它的作用是將太陽的輻射能轉化為電能,或者送到電池中儲存。太陽能電池主要由單晶硅和多晶硅制成。光電轉換效率為13%~15%,多晶硅為11%~13%。最新的技術還包括光伏薄膜電池。
2)太陽能控制器。
控制器是太陽能燈系統中最重要的環節,其性能直接影響系統壽命,尤其是電池壽命。控制器以工業MCU為主控制器,通過測量環境溫度、檢測判斷電池和太陽能電池組件的電壓、電流等參數,控制MOSFET器件的開啟和關閉,實現各種控制和保護功能。

3)蓄電池
由于太陽能光伏發電系統的輸入能量極不穩定,一般需要配置電池系統才能工作。一般有鉛酸電池、Ni-Cd電池、Ni-H電池。電池容量的選擇一般應遵循以下原則:首先,在滿足夜間照明的前提下,盡量儲存白天太陽能電池組件的能量,同時儲存滿足連續雨天夜間照明所需的能量。電池容量太小,不能滿足夜間照明的需要。一方面,電池總是處于斷電狀態,影響電池壽命,造成浪費。電池應與太陽能電池、用電負荷(路燈)相匹配。它們之間的關系可以用一種簡單的方法來確定。太陽能電池的功率必須比負載功率高4倍以上,系統才能正常工作。太陽能電池的電壓應超過電池工作電壓的20%~30%,以保證電池的正常負電。電池容量必須是負載日消耗量的6倍以上。
4)光源
太陽能路燈使用的光源是太陽能燈能否正常使用的重要指標。一般太陽能燈采用低壓節能燈、低壓鈉燈、無極燈和LED光源。
LED光源使用壽命長,可達1萬小時,工作電壓低,無逆變器,光效高,國產50lm/W,進口80lm/W。LED的性能將隨著技術的進步而進一步提高。
5)燈桿和燈殼燈桿的高度應根據道路寬度、間距和照度標準確定。燈殼根據我們收集了大量的外國太陽燈數據,在美觀和節能之間,大多數選擇節能,燈外觀要求不高,相對實用。
太陽能路燈照明控制系統。
1)系統結構。
太陽能路燈微機監控系統由微機主控線路、太陽能電池板、電池充放電器、電池組、LED光源驅動和LED燈組成。
2)功能控制。
(1)太陽能路燈控制器的基本要求。
太陽能路燈由多個LED燈串聯而成。路燈照明系統不僅消耗大量電能,還需要投入巨大的日常維護成本,給城市帶來電力供應和財政支出的雙重壓力。制定按需照明的供電策略可以緩解這一矛盾。通過編程,可以靈活控制分布在繁華城市路段的路燈,并可以在任何時間段通過PWM實現開關控制,從而達到節能、烘托城市照明氛圍的目的。基本控制要求如下:
①控制前半夜和后半夜的亮度,控制比例根據情況確定;②打開單側路燈策略,即電池現有電量僅供一路路燈照明,另一路路燈關閉;③半夜燈策略,即前半夜開燈,后半夜關燈,電池現有電量僅供前半夜照明使用。
太陽能路燈通過自然光的強度來控制照明燈的開關,這是系統長期可靠運行的前提。系統容量可根據當?shù)氐乩砦恢谩庀髼l件和負載條件進行優化。但由于季節因素,冬季太陽輻射少于夏季,冬季太陽能電池陣列產生的電量少于夏季,但冬季需要照明的電量大于夏季,使得照明系統的發電量與需要的電量形成對比,仍難以平衡月發電盈余和耗電損失。為了提高照明系統發電的利用率,克服系統缺電帶來的不足,在太陽能照明系統的發展中,人們不斷分析照明系統常用的控制模式,設計各種實用可行的工作模式。同時,光源技術不斷升級,電池充電模式在不斷研究探索中的有效利用率越來越高。因此,在太陽能各部件的發展和協調中,太陽能照明系統正在不斷完善。
根據太陽能路燈系統的特點,路燈的運行應考慮量的影響。路燈正常開啟時,根據電池剩余容量檢測方法獲得當前電池容量,查詢后獲得電池維持的供電時間,平均使用電池現有電量,根據當晚可用電池電量靈活控制路燈照明方法,合理使用電池現有電量。
(2)電池充放電控制功能。
電池充放電控制是整個系統的重要功能,影響整個太陽能路燈系統的運行效率,防止電池組過充過放電。電池過充或過放電嚴重影響其性能和使用壽命。根據控制方式,充放電控制功能可分為開關控制(包括單路和多路開關控制)型和脈寬調制(包括最大功率跟蹤控制)型。該系統采用脈寬調制控制器,采用MOS晶體管作為開關裝置。在陽光明媚的日子里,根據電池的剩余容量,選擇相應的占空比充電電池,努力高效充電;夜間,根據電池的剩余容量和未來天氣條件,調整LED燈亮度,確保電池的平衡合理使用。
此外,系統還具有保護電池過充的功能,即當充電電壓高于保護電壓(15V)時,自動降低電池充電電壓;此后,當電壓降至維護電壓(13.2V)時,電池進入浮動充電狀態,當?shù)陀?3.2V時,浮動充電關閉并進入均勻充電狀態。
當電池電壓低于保護電壓(11V)時,控制器自動關閉負載開關,以保護電池免受損壞。PWM充電不僅可以最大限度地發揮太陽能電池板的作用,還可以提高系統的充電效率。本設計對電池的反接、過充、過放有相應的保護措施。
(3)太陽能路燈運行模式控制功能。
高亮度大電流LED燈由于亮度相同,比白熾燈省電90%左右,得到了廣泛的應用,并逐漸取代傳統照明燈。
太陽能路燈由多個LED燈串聯而成,亮度可通過PWM調節,即通過EN端改變流經LED的電流,從而調節LED燈的亮度。電流強度可以從幾毫安培1安培,最終使LED燈達到預期亮度。
PWM信號可以由微控制器或其他脈沖信號產生。PWM信號可以使LED燈的電流從0變?yōu)轭~定電流,使LED燈從暗變?yōu)檎A炼取WM占空比越小(高電平時間越長),亮度越高。利用PWM控制LED亮度非常方便靈活,是最常用的調光方法。PWM的頻率可以從幾十Hz到幾千Hz。
通過控制MOSFET晶體管實現PWM調光。
由于系統路燈單元使用的電壓是由幾個電池串聯產生的。
