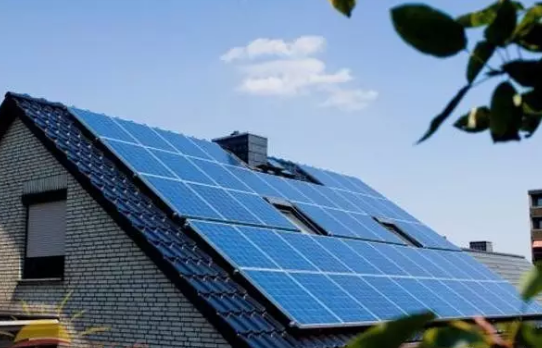

光伏發電系統主要由光伏組件、控制器、逆變器、電池等配件組成(并網不需要電池)。根據其是否依賴公共電網，可分為離網和并網兩種類型。離網系統獨立運行，不需要依賴電網。離網光伏發電系統配有蓄電池，保證了系統的穩定供電。當光伏系統夜間不發電或雨天發電不足時，可提供負荷電源。
無論形式如何，工作原理都是光伏組件將光能轉化為直流電，在逆變器的作用下轉化為交流電，最終實現耗電量和上網功能。
、光伏模塊
光伏組件是整個發電系統的核心，由激光切割機或鋼絲切割機切割的不同規格的光伏組件或光伏組件組成。由于單個光伏電池電流和電壓很小,所以第一個系列高電壓,大電流和并行,通過一個二極管(防止電流反饋)輸出,然后封裝在一個不銹鋼、鋁或其他非金屬邊境,安裝在玻璃的背面,充氮密封。光伏組件串聯、并聯組合，光伏組件方形，又稱光伏陣列。
工作原理:太陽照射在半導體pn結上，形成新的空腔-電子對。在pn結電場的作用下，空穴從p區流向n區，電子從n區流向p區，電路接通時形成電流。它的功能是將太陽能轉化為電能，并將其送入電池儲存，或推動負載工作。
組件類型:
單晶硅:光電轉化率達≈18%，最高可達24%，是所有光伏組件轉化率最高的，一般采用鋼化玻璃和防水樹脂封裝，堅固耐用，使用壽命一般可達25年。
(2)多晶硅:光電轉化率≈14%，單晶硅的生產工藝相似。多晶硅的不同之處在于光電轉化率更低，價格更低，壽命更短。
(3)非晶硅:光電轉化率≈10%,單晶硅和多晶硅生產方法是完全不同的,是一種薄膜太陽能電池,這個過程大大簡化,硅材料消耗少,低功耗,其主要優點是在低光照條件下也可以發電。
控制器(離網系統)
光伏控制器是一種能夠自動防止電池充放電的自動控制裝置。采用高速微處理器CPU和A / D模數轉換器精度高等特點,是一種微型計算機數據采集和監視控制系統,以及快速實時采集光伏系統當前的工作狀態,獲得光伏站工作的信息在任何時間,也詳細歷史數據積累的光伏電站,為評估光伏系統設計的合理性和測試系統組件質量的可靠性提供了準確而充分的依據，還具有串口通信數據傳輸?shù)墓δ?，多個光伏系統可以進行集中管理和遠程控制。
逆變器,
逆變器是將光伏發電產生的直流電轉化為交流電的裝置。光伏逆變器是光伏陣列系統中重要的系統平衡部件之一，可與常用的交流電源設備配套使用。太陽能逆變器具有特殊的光伏陣列功能，如最大功率點跟蹤和島嶼保護。
太陽能逆變器可分為以下三類:
(1)獨立逆變器:采用獨立系統，光伏陣列為電池充電，逆變器以電池直流電壓為能源。許多獨立的逆變器還包括一個電池充電器，可以從交流電源充電。通常這種逆變器不接觸電網，所以它們不需要海島保護。
并網逆變器:逆變器的輸出電壓可以返回到商用交流電源，所以輸出的弦波的相位、頻率和電壓必須與電源相同。并網逆變器具有安全設計。如果不連接電源，輸出將自動關閉。如果電網供電，并網逆變器沒有備用電源功能。
(3)備用電池逆變器:一種特殊的逆變器，由電池作為其電源，用電池充電器給電池充電，如果有太多的電源，就會充電到交流電源端。這種逆變器可以在電網斷電的情況下為指定負載提供交流電源，因此需要海島效應的保護功能。
電池(電網連接系統不需要)
蓄電池是光伏發電系統中儲存電能的設備。目前使用的鉛酸免維護電池有普通鉛酸電池、膠體電池和堿性鎳鎘電池四種，廣泛使用的鉛酸免維護電池和膠體電池。
工作原理:白天，太陽光線照射在光伏組件上，產生直流電壓，將光能轉換成電能，然后傳輸給控制器?？刂破鬟^充保護后，光伏組件發出的電能轉移到電池中存儲，需要時使用。
